ISO9809-1
34CrMo4
103,5 mm
2.3L-4.5L
166,7-174 bares
250bar
Cóncavo convexo
PED/TPED
| Cantidad: | |
|---|---|

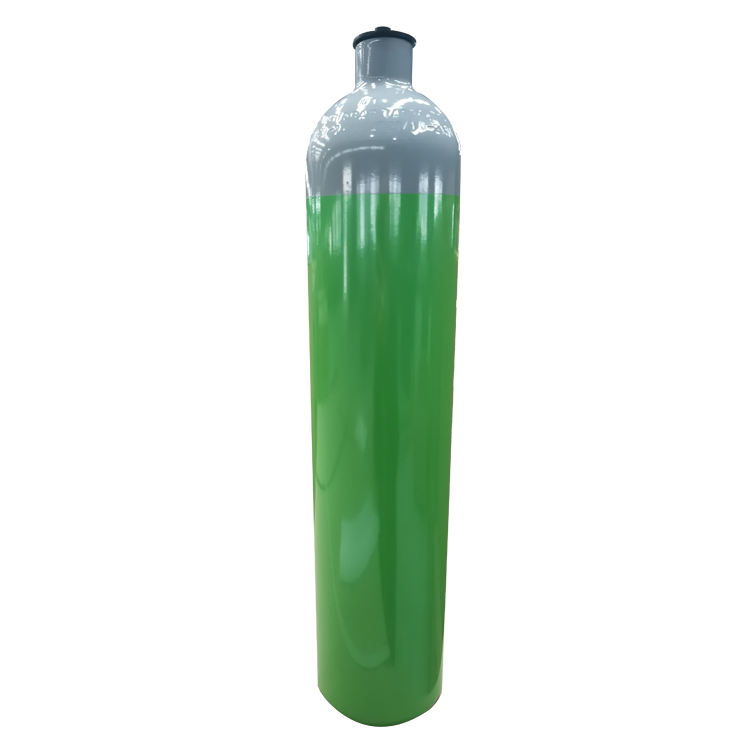

Cilindro de gas de acero sin costura ISO 9809-1
| Tipo | Diámetro exterior (mm) | Presión de trabajo (bar) | Prueba presión (bar) | Material | Espesor de pared de diseño (mm) | Capacidad de agua (L) | Altura (mm) | Peso (kg) | Certificado |
| 103.5-2.3-250 | 103.5 | 174（PED）166.11（TPED） | 250 | 34CrMo4 | 2.0 | 2.3 | 380 | 3.1 | DEP TPED |
| 103.5-3.0-250 | 103.5 | 174（PED）166.10（TPED） | 250 | 34CrMo4 | 2.0 | 3.0 | 475 | 3.8 | DEP TPED |
| 103.5-4.5-250 | 103.5 | 174 (PED) 166,9 (TPED) | 250 | 34CrMo4 | 2.0 | 4.5 | 670 | 5.3 | DEP TPED |
El material 34CrMo4 tiene mayor resistencia a la tracción y límite elástico, la presión de explosión es superior a 400 bar.El cilindro de aleación de acero es más liviano que el 37Mn y el cartón de acero.
Cilindro de gas de acero sin costura ISO 9809-1
| Tipo | Diámetro exterior (mm) | Presión de trabajo (bar) | Prueba presión (bar) | Material | Espesor de pared de diseño (mm) | Capacidad de agua (L) | Altura (mm) | Peso (kg) | Certificado |
| 103.5-2.3-250 | 103.5 | 174（PED）166.11（TPED） | 250 | 34CrMo4 | 2.0 | 2.3 | 380 | 3.1 | DEP TPED |
| 103.5-3.0-250 | 103.5 | 174（PED）166.10（TPED） | 250 | 34CrMo4 | 2.0 | 3.0 | 475 | 3.8 | DEP TPED |
| 103.5-4.5-250 | 103.5 | 174 (PED) 166,9 (TPED) | 250 | 34CrMo4 | 2.0 | 4.5 | 670 | 5.3 | DEP TPED |
El material 34CrMo4 tiene mayor resistencia a la tracción y límite elástico, la presión de explosión es superior a 400 bar.El cilindro de aleación de acero es más liviano que el 37Mn y el cartón de acero.
