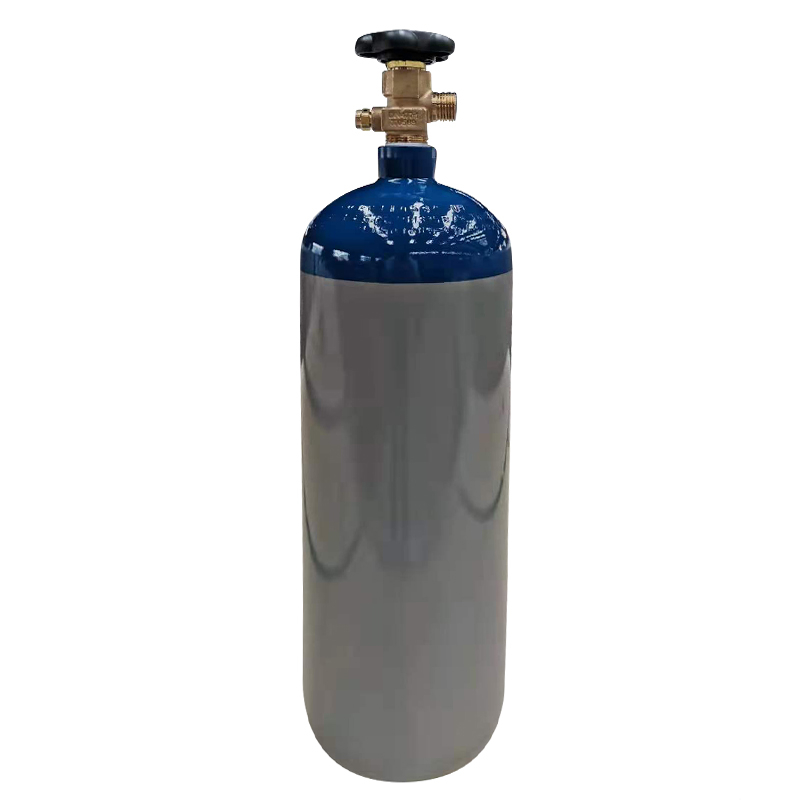

ISO9809-1
34CrMo4
104,5 mm
2L-4L
210-216bar
315bar
Cóncavo convexo
PED/TPED
| Cantidad: | |
|---|---|
| Tipo | Diámetro exterior (mm) | Presión de trabajo (bar) | Prueba presión (bar) | Material | Espesor de pared de diseño (mm) | Capacidad de agua (L) | Altura (mm) | Peso (kg) | Certificado |
| 104.5-2.0-315 | 104.5 | 216（PED）210（TPED） | 315 | 34CrMo4 | 2.5 | 2.0 | 340 | 3.4 | DEP TPED |
| 104.5-2.67-315 | 104.5 | 216（PED）210（TPED） | 315 | 34CrMo4 | 2.5 | 2.67 | 430 | 4.1 | DEP TPED |
| 104.5-4.0-315 | 104.5 | 216（PED）210（TPED） | 315 | 34CrMo4 | 2.5 | 4.0 | 605 | 5.6 | DEP TPED |
El material 34CrMo4 tiene mayor resistencia a la tracción y límite elástico, la presión de explosión es superior a 400 bar.El cilindro de aleación de acero es más liviano que el 37Mn y el cartón de acero.
| Tipo | Diámetro exterior (mm) | Presión de trabajo (bar) | Prueba presión (bar) | Material | Espesor de pared de diseño (mm) | Capacidad de agua (L) | Altura (mm) | Peso (kg) | Certificado |
| 104.5-2.0-315 | 104.5 | 216（PED）210（TPED） | 315 | 34CrMo4 | 2.5 | 2.0 | 340 | 3.4 | DEP TPED |
| 104.5-2.67-315 | 104.5 | 216（PED）210（TPED） | 315 | 34CrMo4 | 2.5 | 2.67 | 430 | 4.1 | DEP TPED |
| 104.5-4.0-315 | 104.5 | 216（PED）210（TPED） | 315 | 34CrMo4 | 2.5 | 4.0 | 605 | 5.6 | DEP TPED |
El material 34CrMo4 tiene mayor resistencia a la tracción y límite elástico, la presión de explosión es superior a 400 bar.El cilindro de aleación de acero es más liviano que el 37Mn y el cartón de acero.
