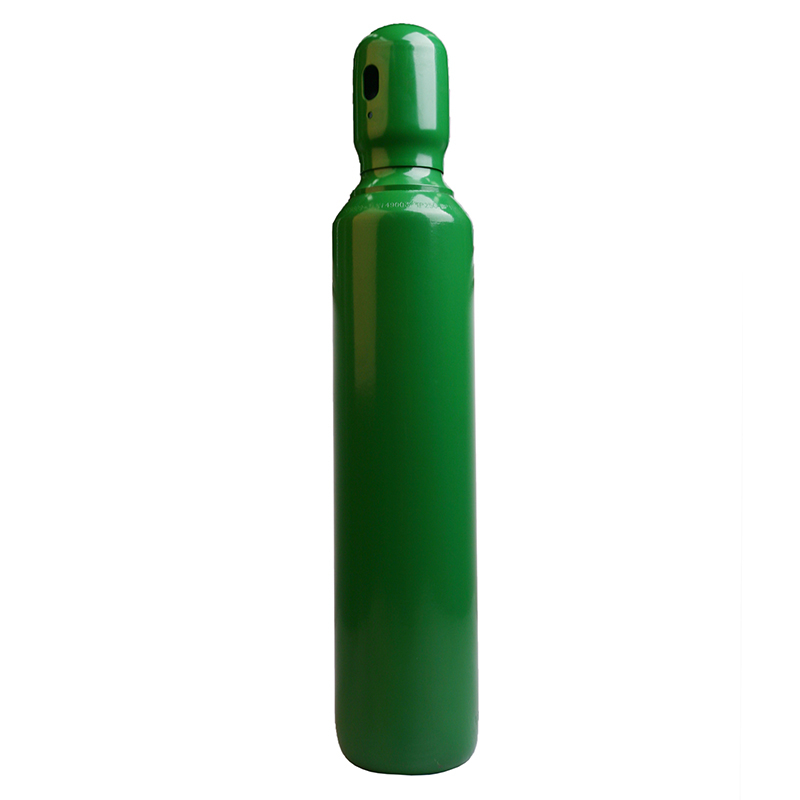

ISO9809-1
34CrMo4
137 mm
4L-8L
210-216bar
315bar
Cóncavo convexo
PED/TPED
| Cantidad: | |
|---|---|
| Tipo | Diámetro exterior (mm) | Presión de trabajo (bar) | Prueba presión (bar) | Material | Espesor de pared de diseño (mm) | Capacidad de agua (L) | Altura (mm) | Peso (kg) | Certificado |
| 137-4.0-315 | 137 | 174 (PED) 166,5 (TPED) | 315 | 34CrMo4 | 3.26 | 4.0 | 390 | 5.8 | DEP TPED |
| 137-5.33-315 | 137 | 216（PED）210（TPED） | 315 | 34CrMo4 | 3.26 | 5.33 | 490 | 7.1 | DEP TPED |
| 137-6.67-315 | 137 | 216（PED）210（TPED） | 315 | 34CrMo4 | 3.26 | 6.67 | 590 | 8.4 | DEP TPED |
| 137-8.0-315 | 137 | 216（PED）210（TPED） | 315 | 34CrMo4 | 3.26 | 8.0 | 690 | 9.7 | DEP TPED |
El material 34CrMo4 tiene mayor resistencia a la tracción y límite elástico, la presión de explosión es superior a 400 bar.El cilindro de aleación de acero es más liviano que el 37Mn y el cartón de acero.
| Tipo | Diámetro exterior (mm) | Presión de trabajo (bar) | Prueba presión (bar) | Material | Espesor de pared de diseño (mm) | Capacidad de agua (L) | Altura (mm) | Peso (kg) | Certificado |
| 137-4.0-315 | 137 | 174 (PED) 166,5 (TPED) | 315 | 34CrMo4 | 3.26 | 4.0 | 390 | 5.8 | DEP TPED |
| 137-5.33-315 | 137 | 216（PED）210（TPED） | 315 | 34CrMo4 | 3.26 | 5.33 | 490 | 7.1 | DEP TPED |
| 137-6.67-315 | 137 | 216（PED）210（TPED） | 315 | 34CrMo4 | 3.26 | 6.67 | 590 | 8.4 | DEP TPED |
| 137-8.0-315 | 137 | 216（PED）210（TPED） | 315 | 34CrMo4 | 3.26 | 8.0 | 690 | 9.7 | DEP TPED |
El material 34CrMo4 tiene mayor resistencia a la tracción y límite elástico, la presión de explosión es superior a 400 bar.El cilindro de aleación de acero es más liviano que el 37Mn y el cartón de acero.
